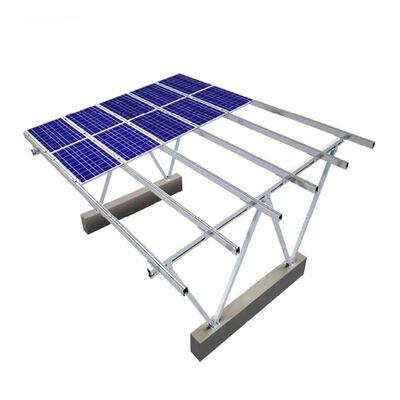

Sistema de Montagem BIPV Modular - Suporte de Aço de 115mm com Estrutura Pré-fabricada para Galpão Solar em Telhado

Sistema de montagem BIPV modular 115mm Bracket de aço para estruturas solares no telhado

Introdução
O nosso sistema de montagem modular BIPV é uma estrutura de suporte de aço de alta resistência e rápida implantação projetada especificamente para instalações fotovoltaicas em telhados.Filosofia do projeto de blocos de construçãoO sistema consegue uma montagem completa através de ligações de parafusos, eliminando a necessidade de soldagem no local.É ideal para uma variedade de aplicações, incluindo comercial e industrial coberturas de telhados, estacionamentos solares, salas de sol e muito mais.

Características e benefícios principais

• Projeto totalmente modular: Composto por colunas, vigas, pináculos e componentes de suporte padronizados, permitindo uma configuração flexível e uma rápida montagem no local.

• Aço formado a frio de alta resistência: Utiliza aço com canal U de 115 mm e secção C, oferecendo excelente capacidade de carga, minimizando o peso do material.

• Proteção superior contra a corrosão: Características Revestimento de zinco-alumínio-magnésio (ZAM), que proporciona até 30 anos de resistência à corrosão6 a 15 vezes melhor que o aço galvanizado normal.

• Gestão integrada das águas: Inclui calhas de esgoto, faixas de guia de água e sistemas de drenagem, garantindo uma estrutura à prova de intempéries sem trabalho adicional de vedação.

• Montagem sem soldadura: Todas as conexões são feitas com parafusos de alta resistência (série M10, M12), permitindo a instalação baseada em ferramentas, reduzindo os requisitos de habilidades de trabalho e aumentando a segurança da construção.

• Carga de vento e neve otimizada: concebido com sistemas de suporte (cross-braces, knee-braces, tie-beams) para suportar cargas ambientais exigentes.

• Flexibilidade na pré-fabricação: Oferece colunas totalmente pré-fabricadas (cortadas e perfuradas sob medida) e opções semi-prefabricadas para ajuste no local, adequando-se a várias condições do telhado e requisitos de altura.

Tecnologia e Princípios de Design
O sistema emprega uma estrutura de estrutura espacial ligada por parafusos, onde as vigas principais, colunas e pináculos formam uma grade rígida mas ajustável.e de vigas de madeira para a construção de vigas de madeira utilizam-se furos pré-perfurados e conectores especializados (cleats), suportes, placas de emplaçamento) para garantir um alinhamento preciso e a integridade estrutural.e os membros de suporte podem ser cortados em campo a partir de secções padrão de 6 metros (U4121/U4141) para se adequarem às dimensões exatas, minimizando o desperdício.

Visão geral do processo de instalação

1. Layout e instalação da base: Estabelecer grelhas de colunas, instalar parafusos de ancoragem (ancoras químicas M12) e fixar bases de colunas ajustáveis.

2. Montagem do quadro: Erguer colunas e vigas principais utilizando parafusos M10x25/M10x140. Instalar suportes transversais e vigas de ligação para estabilizar o quadro.

3. Purlin & Estrutura secundária: Fique com os grampos, depois instale os grampos e adicione o suporte longitudinal (braços de joelho, suportes) conforme o projeto.

4. Impermeabilização e acessórios: Instalar calhas (centro/borda), canos de água, tiras de guia de água e calçadas de manutenção.

5. Instalação de módulos fotovoltaicos: Fixar placas de fixação de alumínio ou ZAM e pinças de módulos fotovoltaicos em pinças usando parafusos M10x25.

6. Aperto Final: Uma vez posicionados todos os componentes e módulos fotovoltaicos, torque final de todos os parafusos para valores especificados para alcançar a rigidez estrutural total.

Cenários de aplicação

• Armazéns de telhados comerciais e industriais: cria um espaço elevado e sombreado sobre os telhados existentes, proporcionando proteção do telhado, isolamento térmico e área útil adicional.

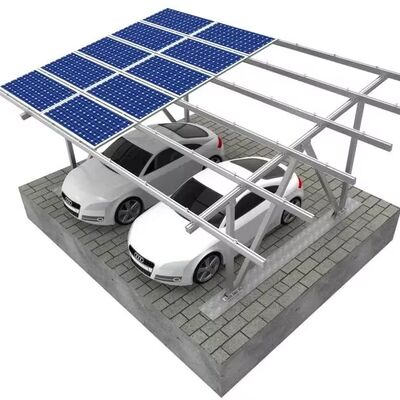

• Carportes solares: As faixas modulares acomodam 1-3 vagas de estacionamento (6-9m de entradas), ideais para estacionamentos, estações de carregamento de veículos elétricos e instalações comerciais.

• Quartos de sol residenciais (quartos de sol BIPV): Podem ser configuradas como estruturas de inclinação única ou dupla para pátios, terraços ou balcões.

• Abrigos agrícolas e logísticos: Cobertura econômica e rapidamente implantável para armazenamento, áreas de embalagem ou abrigo de gado.

Por que escolher nosso sistema?

• Conclusão mais rápida do projeto: Componentes pré-perfurados e montagem por parafusos reduzem o tempo de instalação em até 60% em comparação com as estruturas soldadas tradicionais.

• Uso econômico dos materiais: As secções de aço de moldagem a frio otimizadas e os planos de corte eficientes reduzem os custos dos materiais em cerca de 15-20%.

• Flexibilidade e compatibilidade do projeto: Adaptável a várias formas de telhado, inclinações e tipos de módulos. Compatível com a maioria dos painéis fotovoltaicos bifaciais e monofaciais.

• Baixa manutenção e longa vida útil: O revestimento ZAM e as robustas ligações mecânicas garantem décadas de desempenho fiável com manutenção mínima.

• Instalação segura e escalávelO sistema é facilmente expansível ou reconfigurável para futuras modificações do projecto.

Perguntas Frequentes (FAQ)

• P: Qual é o tempo típico de instalação de um galpão de 100 kW?
  R: Com uma tripulação de 4-5 pessoas, a montagem estrutural pode ser concluída em 3-5 dias, dependendo da complexidade do telhado.

• P: O sistema pode ser instalado em telhados irregulares?
  R: Sim. As bases de colunas ajustáveis e a opção de corte de colunas no local (semi-prefabricadas) permitem uma compensação de altura de até 200 mm.

• P: Qual é a velocidade do vento?
  R: O sistema foi concebido para suportar cargas de vento de até 150 km/h (aproximadamente 42 m/s) quando adequadamente ancorado, em conformidade com os códigos internacionais de construção.

• P: É necessário equipamento especial para a instalação?
  R: São suficientes ferramentas elétricas normais (perfuradoras, chaves de impacto, conjuntos de tomadas).

• P: Como se previne a fuga de água nas articulações?
  R: O sistema usa um design de calhas sobrepostas, tampas de extremidade seladas e tiras de guia de água que canalizam a umidade para o sistema principal de drenagem.

Notas importantes

• Sempre siga o manual oficial de instalação e os desenhos estruturais aprovados para o seu projeto específico.

• Certificar-se de que todos os pontos de ancoragem estão instalados num suporte estrutural sólido (betão ou aço estrutural).

• Não corte nem modifique as vigas contínuas ou as vigas principais sem aprovação de engenharia.

• Deve efectuar-se o aperto final do binário de todos os parafusos.depoisOs módulos fotovoltaicos são colocados para permitir pequenos ajustes de alinhamento.

• Recomenda-se a inspecção regular dos parafusos e da protecção contra a corrosão a cada 2-3 anos em ambientes adversos.
