Inversor híbrido industrial delta de 250 kW 240V

Solução de conversão de energia em escala de megawatts

1Introdução ao produto

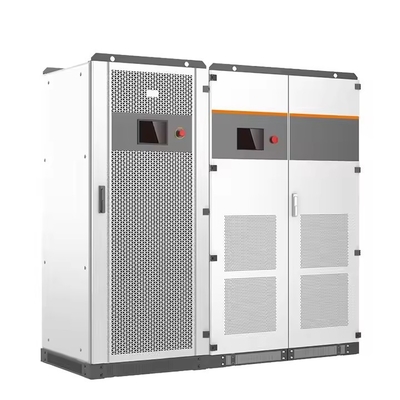

Este inversor híbrido de 250 kW de nível industrial representa o auge da tecnologia de conversão de energia trifásica, projetada especificamente para aplicações industriais pesadas e microrredes de escala de utilidade pública.

*Insight Técnico: Utiliza tecnologia patenteada de mudança de fase para gerar verdadeiras 240V trifásicas (linha-a-linha) ao mesmo tempo em que fornece 120V (linha-a-neutro) de saída,Eliminação da necessidade de transformadores externos.*

Características principais:

• Potência de saída contínua de 250 kW (275 kVA de pico)
  *Nota de engenharia: alcançado através de topologia ANPC de três níveis com eficiência de conversão máxima de 98,7% em carga nominal.*

• Seis canais MPPT independentes para a máxima colheita solar
  Vantagem técnica: reduz as perdas de desajuste em até 40% em configurações de matriz complexas em comparação com os projetos convencionais.

• Intervalo de tensão da bateria de 420-850 V para sistemas de armazenamento modernos
  *Vantagem do sistema: a integração direta com as baterias de lítio de alta tensão reduz a complexidade do sistema e melhora a eficiência de ida e volta em 2-3%.*

2Especificações técnicas

3Tecnologias de base

3.1 Conversão avançada de potência

• Utiliza topologia ANPC de 3 níveis
  *Vantagem técnica: reduz as perdas de comutação em 30% em comparação com os projetos convencionais de dois níveis, mantendo ao mesmo tempo < 1% de THDu no modo ilha.*

• Modulos IGBT controlados por DSP
  *Insight de engenharia: Frequência de comutação PWM de 16kHz com controle de tempo morto adaptativo minimiza a distorção harmônica.*

3.2 Colheita solar inteligente

• Seis canais MPPT independentes
  *Vantagem do sistema: Cada canal opera com 99,9% de eficiência de rastreamento e <0,5s taxa de atualização usando algoritmo de perturbação e observação otimizado.*

• Faixa de funcionamento de 250-850 V
  Nota técnica: Incorpora escaneamento da curva IV na partida para identificar o ponto de potência máxima global em condições sombreadas.

4Aplicações-alvo

4.1 Indústria pesada

• Fornos de arco de aço
  * Estudo de caso: Capacidade demonstrada para lidar com sobrecargas de 200% a curto prazo durante os choques de elétrodos com uma queda de voltagem de < 3%.*

• Fusão de alumínio
  Benefício técnico: mantém um desequilíbrio de fase < 1% crítico para as operações de potline.

5Requisitos de instalação

5.1 Especificações elétricas

• Interruptor de circuito mínimo 800A
  Requisito de engenharia: condutores conformes com a NEC 310.16 com isolamento a 90 °C.

• Sistema de aterragem adequado
  Nota de segurança: Requer uma resistência de aterragem < 0,1Ω com um condutor de aterragem de cobre de 25 mm2.

6. Conformidade e Certificação

• UL 1741 SB
  * Detalhes da certificação: Inclui testes abrangentes de barreiras de isolamento (3kV AC/5kV DC) e sistemas de detecção de falhas de arco.*

• IEEE 1547-2018 (em inglês)
  *Conformidade com a rede: Características <2s Proteção anti-islanding com capacidade de passagem de frequência.*
