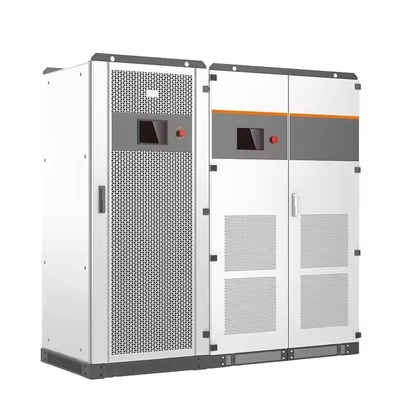

Inversor híbrido delta de 100 kW 240 V de pernas altas - Solução de energia industrial de microrredes

Sistema de conversão de potência industrial

Este avançado inversor híbrido de 100 kW fornece potência trifásica e de fase dividida confiável para aplicações industriais e comerciais em larga escala.Com uma configuração delta única de 240 V com saída de fase dividida, proporciona uma flexibilidade incomparável para instalações que requerem tanto acionamentos de motores trifásicos como cargas de 120/240V monofásicas.Com até quatro rastreadores MPPT que suportam entrada fotovoltaica de 240kW e compatibilidade com baterias de 420-850V, este sistema representa a vanguarda da tecnologia de conversão de energia industrial.

Principais diferenças em relação aos modelos de menor capacidade:

1. Capacidade energética aumentada: 100 kW de potência contínua (110 kVA máximo) para equipamentos industriais pesados

2. Aumentar o consumo solar: Até quatro canais MPPT independentes para painéis solares complexos

3. Suporte de bateria de alta tensão: gama de 420-850V para sistemas modernos de armazenamento de alta tensão

4. Interação avançada de grade: < 20 ms tempo de transição entre os modos de ligação à rede e os modos insulares

Especificações técnicas

Características técnicas avançadas

1Conversão de tensão de precisão

A tecnologia patenteada de mudança de fase do inversor gera potência limpa de 240V trifásica, ao mesmo tempo em que fornece 120V de saída monofásica.

• Elimina a necessidade de transformadores externos

• Manter o equilíbrio de fase perfeito (± 1%)

• Fornece < 3% THDi para equipamentos sensíveis

• Características < 20 ms tempo de transição entre os modos de funcionamento

*Insight Técnico: Utiliza módulos IGBT controlados por DSP com frequência de comutação de 16 kHz para regulação precisa da tensão e resposta rápida a alterações de carga.*

2. Colheita Solar Inteligente

O nosso avançado sistema MPPT garante a máxima colheita de energia:

• Até quatro canais de rastreamento independentes

• Faixa de funcionamento de 250-850 V

• 1,000V tensão máxima de entrada

• Capacidade de arranque a frio até 150 V

• 990,9% de eficiência de rastreamento máximo

Dados de desempenho: alcança uma eficiência de conversão de 98,5% a carga nominal com um tempo de resposta MPPT de < 0,5 s a condições de irradiação variáveis.

3Gestão de baterias industriais

A interface avançada da bateria suporta:

• Química múltipla do lítio (NMC, LFP)

• Perfis de carga configuráveis

• Carregamento compensado por temperatura

• Potência de carga de 120/180/240 kW

• Monitorização do estado de saúde

* Característica de segurança: Inclui detecção integrada de falhas de arco de corrente contínua, proteção contra falhas de solo e capacidade de desligamento rápido em conformidade com a NEC 2017/2020.*

Aplicações-alvo

Fabricação industrial

• Instalações de montagem de automóveis

• Instalações de produção de aço

• Operações de máquinas pesadas

• Linhas de processo industrial

* Estudo de caso: Uma fábrica do Centro-Oeste reduziu os custos energéticos em 42% depois de instalar este sistema para alimentar a sua linha de produção 24 horas por dia, 7 dias por semana, mantendo a qualidade de energia para equipamentos CNC sensíveis.*

Comércio e institucionais

• Grandes complexos de retalho

• Campos hospitalares

• Instalações universitárias

• Centros de dados

Vantagem técnica: a operação paralela permite a expansão da capacidade sem interrupções à medida que as necessidades de energia aumentam, com sincronização entre unidades de < 5 ms.

Infra-estruturas de serviços públicos e de energia

• Fontes primárias de energia de micro-redes

• Aplicações de barbear de pico

• Sistemas de integração das energias renováveis

• Energia da comunidade remota

Características destacadas: Suporta serviços de rede avançados, incluindo regulação de frequência e suporte de tensão com tempo de resposta < 100 ms.

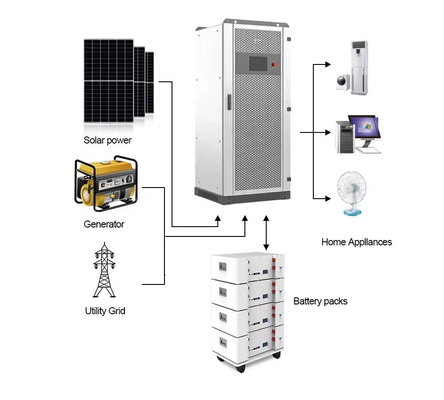

Arquitetura do sistema

Conversão de potência

• Topologia ANPC de três níveis

• 98% de eficiência máxima

• Tempo de transferência < 20 ms

• Capacidade de carga desequilibrada de 100%

• Capacidade de sobrecarga de curta duração de 200%

Sistema de controlo

• Processador DSP de duplo núcleo com co-processamento FPGA

• Monitorização e previsão da carga em tempo real

• Alertas de manutenção preditivas

• Atualizações remotas de firmware

• Proteção da cibersegurança

Características de protecção

• Protecção integral contra sobrevoltagem/baixa tensão

• Protecção contra excesso de frequência/baixa frequência

• Protecção da polaridade inversa

• Protecção contra curto-circuito

• Monitorização de falhas no solo

• Detecção de falhas de arco

Requisitos de instalação

Eletrodomésticos

• Interruptor de circuito mínimo 400A

• 2/0 AWG condutores de cobre mínimo

• Sistema de aterragem adequado (<0,1Ω à terra)

• Dispositivos de protecção contra sobretensões (40kA no mínimo)

Ambiente

• Espaço livre de ventilação de 800 mm

• Monitorização da temperatura ambiente

• Filtros de poeira em zonas com elevado teor de partículas

• Instalação elevada em zonas inundadas

• Protecção da corrosão para instalações costeiras

Certificação e conformidade

Este inversor de grau industrial atende ou excede:

• UL 1741 SB (Segurança)

• IEEE 1547-2018 (Interconexão de rede)

• FCC Parte 15 Subparte B (EMC)

• CEI 0-21 (código de rede italiano)

• Desligamento rápido da NEC 2020

• IEC 62109-1/-2

Nota: As marcas de certificação são visíveis no rótulo do produto.

Perguntas Frequentes

Desempenho

P: Qual é a curva de eficiência em diferentes níveis de carga?
R: Mantenha uma eficiência > 96% a partir de uma carga de 30-100% graças à topologia avançada de conversão de vários níveis.

P: Como é que ele lida com grandes correntes de arranque do motor?
R: Capacidade de sobrecarga de 200% durante 10 segundos lida com a maioria dos arranques de motores industriais.

Compatibilidade

P: Que sistemas de gestão de baterias são suportados?
R: Suporte nativo para Tesla, BYD, LG Chem, CATL, Pylontech através do CAN/RS485.

P: Pode funcionar com baterias de fluxo?
R: Sim, com perfis de carga configuráveis para redox de vanádio e outras químicas de fluxo.

Instalação

P: Qual é o cronograma de manutenção recomendado?
A: Inspeção semanal, incluindo imagens térmicas, atualizações de firmware e limpeza do filtro de ar.

Q: Quantas unidades podem operar em paralelo?
A: Suporta até 16 unidades em paralelo para sistemas de 1,6 MW com controlo centralizado.

Por que escolher este inversor?

1. Confiabilidade industrial: Componentes de classe militar com capacidade para 100 000 horas ou mais MTBF

2. Projeto à prova do futuro: Atualizável por software para novas funcionalidades e protocolos

3. Optimização da energiaAlgoritmos avançados de previsão maximizam o autoconsumo

4. Redução do tempo de inatividade: Componentes trocáveis a quente e manutenção preditiva

5. Monitorização inteligente: Conectado à nuvem com análises e alertas em tempo real

6. Conformidade global: Cumprir normas internacionais para implantação mundial
